BC-610

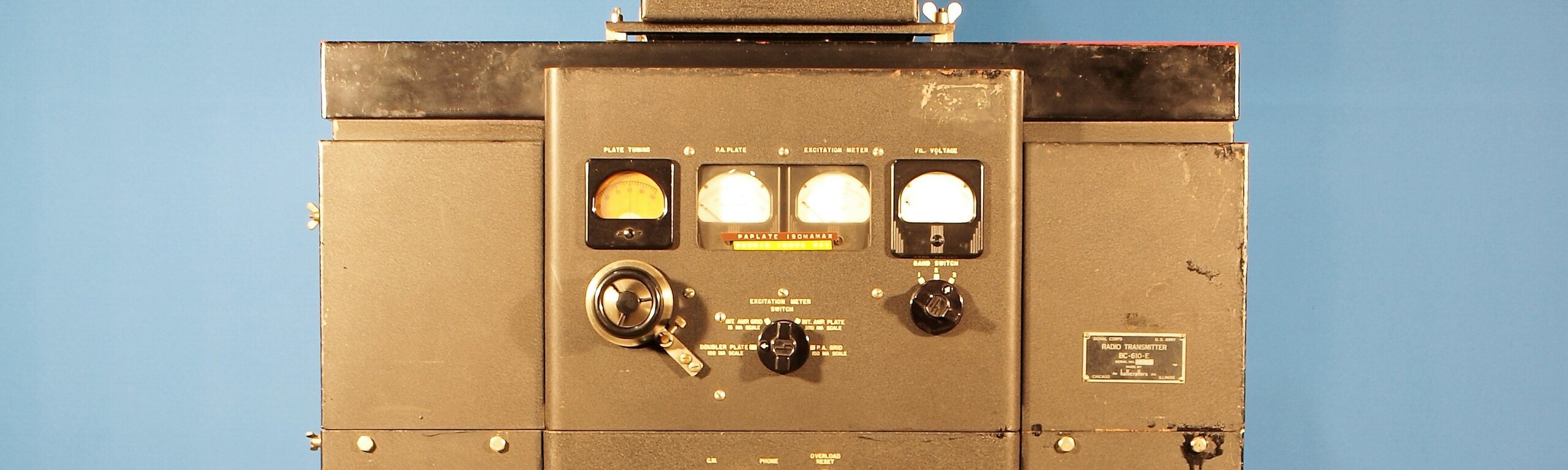

Le BC-610 est un émetteur radio puissant conçu par Hallicrafters pour l’armée américaine durant la Seconde Guerre mondiale. Il servait de pièce maîtresse dans des systèmes de communication mobile à haute fréquence, permettant des transmissions fiables sur plus de 160 km, tant en voix qu’en code Morse. Adapté du modèle HT-4 et produit dès 1942, il se distinguait par sa conception modulaire, sa grande robustesse et sa stabilité contrôlée par cristal. Malgré son poids important et sa sensibilité au brouillage, il fut essentiel pour le commandement dans divers types d’opérations militaires. Après la guerre, le BC-610 a marqué les communautés de radioamateurs grâce à sa solidité et sa puissance, devenant accessible à un prix modique sur le marché de l’occasion.

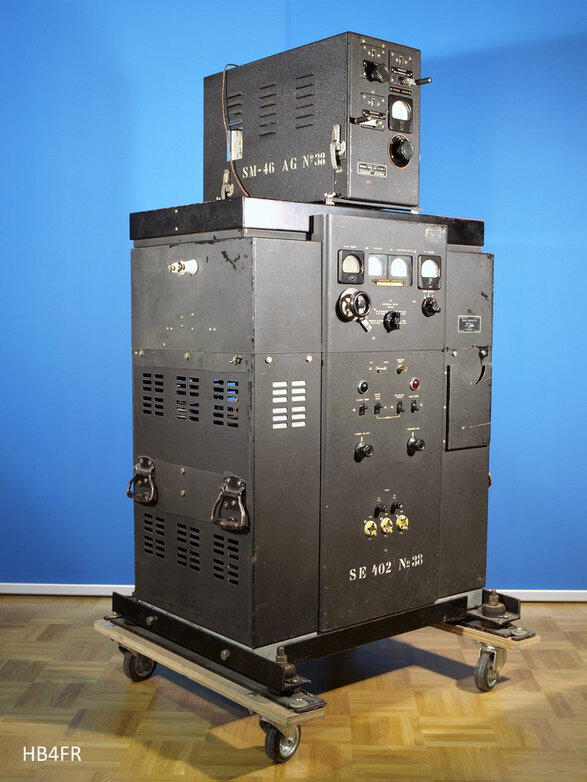

BC 610 avec adaptateur d'antenne BC-639
Données techniques :
Émetteur : Contrôlé par crystal, permettant de fonctionner sur toute fréquence comprise entre 150 et 17 mètres avec les cristaux et les unités de syntonisation appropriée installées par l’utilisateur. Le BC-610 est probablement l’émetteur le plus célèbre de son époque en raison de ses nombreuses applications pendant la deuxième guerre mondiale.
Années de construction : 1942 / 1943
Engagé de : 1947 - 1979, troupes de transmission CH
Fabriqué par : Hallicrafters, USA
Plage de fréquence : 2 MHz - 18 MHz (150m - 17m)
Modulation : Morse (A1) et modulation d'amplitude (A3)
Puissance d'émission : 400 Watts en CW et 300 Watts en AM
Alimentation : 115 VAC - 50 / 60 Hz
Poids : 179 kg
Tubes :
1 x 6V6 – oscillateur, étage tampon (2 - 4 MHz)
1 x 6L6 – doubleur de fréquence (4 - 12 MHz) / quadrupleur de fréquence (12 - 18 MHz)2 x 807 – driver étage final HF
1 x 250TH – étage final HF
2 x 2A3 – Driver audio en push-pull
2 x 100TH – étage modulateur
1 x 5Z3 dans l’alimentation comme redresseur pour les étages HF
1 x 5Z3 comme redresseur de tension de plaque pour les étages BF
2 x 866B redresseurs au mercure comme redresseurs de tension de plaque pour les étages HF
3 x VR150 (0D3) comme régulateurs de tension
1 x 250TH – étage final HF
2 x 2A3 – Driver audio en push-pull
2 x 100TH – étage modulateur
1 x 5Z3 dans l’alimentation comme redresseur pour les étages HF
1 x 5Z3 comme redresseur de tension de plaque pour les étages BF
2 x 866B redresseurs au mercure comme redresseurs de tension de plaque pour les étages HF
3 x VR150 (0D3) comme régulateurs de tension

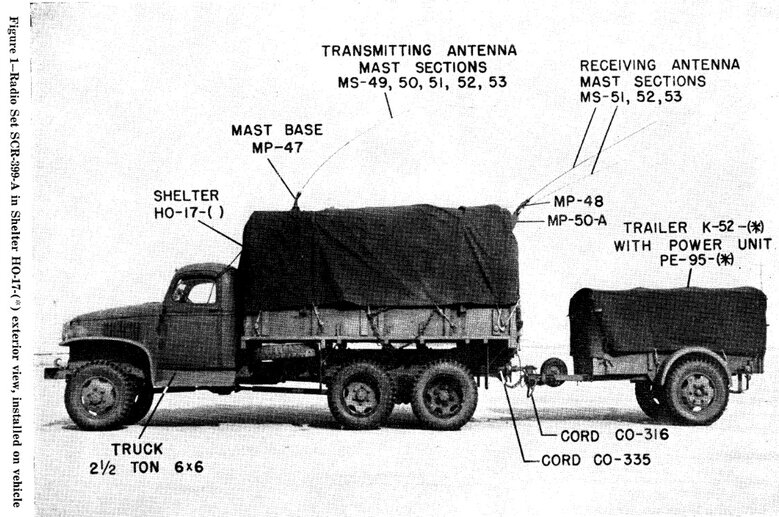

L’émetteur BC610 a été utilisé en Suisse par les troupes de transmission dans la station mobile SCR-399-A connue en Suisse sous la dénomination SM-46 (renommée plus tard SE-402).
Sur le site Internet de la Stiftung HAMFU - Verein IG Uem (en allemand) on trouve sa description .
Le site Internet armyradio propose également une description détaillée de la SM-46 (en anglais).
